Veiligheidsplattegronden en BHV-plattegronden
Twee soorten plattegronden, voor twee verschillende lezers

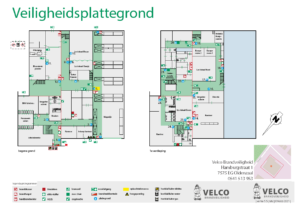

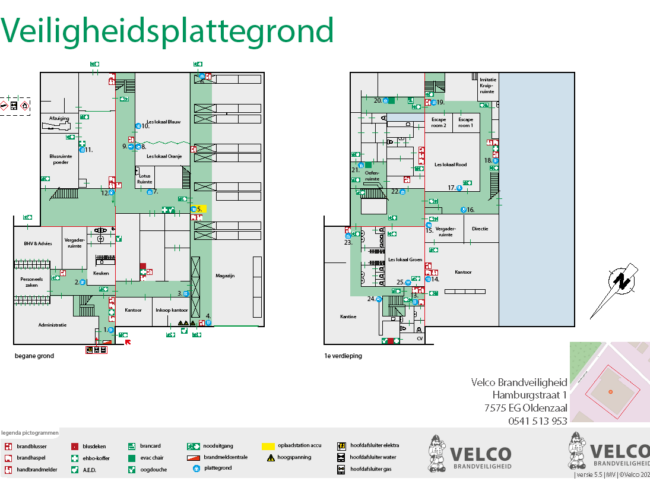

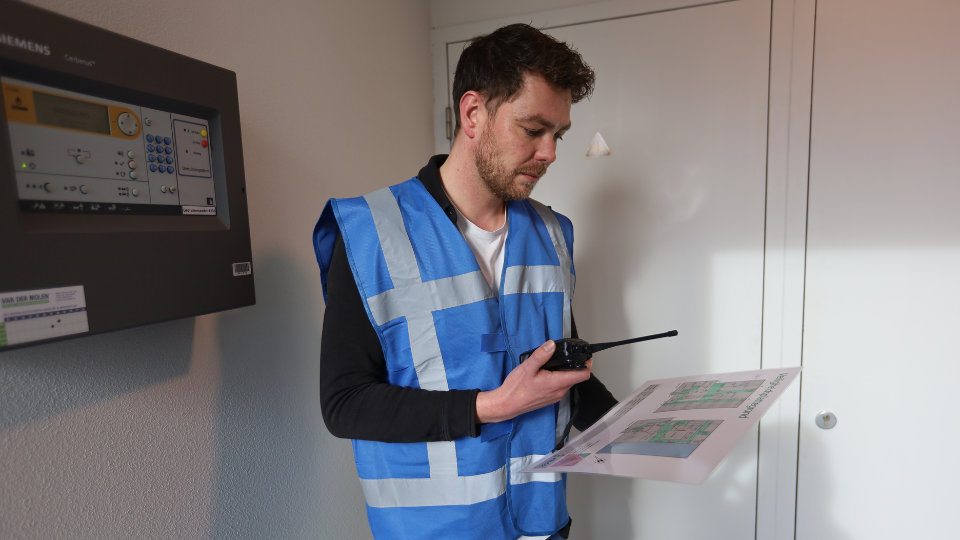

Een veiligheidsplattegrond toont het hele pand en is bedoeld voor BHV’ers en hulpdiensten. Daarop staat waar de afsluiters zitten, waar de risico’s liggen en welke ruimtes al zijn ontruimd. Die hangt centraal, bij de brandmeldcentrale of in de BHV-ruimte.
Een ontruimingsplattegrond toont een uitsnede van één bouwlaag of één gedeelte en is bedoeld voor medewerkers en bezoekers. Daarop staat waar je bent, welke twee kortste vluchtroutes er zijn en waar de blusmiddelen, de handbrandmelders en de verzamelplaats liggen. Die hangt op plekken waar mensen toch al stilstaan.
Beide vallen onder de noemer BHV-plattegronden. NEN 8112 maakt dat onderscheid ook: de checklist BHV-plan in die norm noemt ontruimingsplattegronden voor de aanwezigen in het gebouw en veiligheidsplattegronden voor de eigen BHV als twee afzonderlijke onderdelen, allebei volgens NEN 1414. Ze zijn niet uitwisselbaar, want een plattegrond die voor allebei de groepen tegelijk is gemaakt, wordt te vol voor de bezoeker en te globaal voor de BHV’er.
Plattegronden laten maken
Vertrouwd door
Waarom kiezen voor Velco
Opgemaakt volgens NEN 1414-1, met symbolen conform NEN-EN-ISO 7010 en de voorgeschreven kleurcodes.
Van één verdieping tot een pand met meerdere gebruiksfuncties, en van een nieuwe set tot het bijwerken van wat er hangt.
De adviseur die het pand inloopt weet ook wat er bij een keuring wordt aangetroffen. Wat op de tekening komt, kunnen wij leveren en onderhouden.
Eén aanspreekpunt, van de inventarisatie tot het ophangen.
Wanneer zijn plattegronden verplicht
Heeft je pand een verplichte brandmeldinstallatie, dan is er ook een ontruimingsalarminstallatie nodig en een ontruimingsplan. Dat staat in het Besluit bouwwerken leefomgeving, artikel 4.213 voor nieuwbouw en artikel 3.119 voor bestaande bouw. Ontruimingsplattegronden horen bij dat ontruimingsplan en moeten zichtbaar in het gebouw hangen.
Of een brandmeldinstallatie verplicht is, hangt af van de gebruiksfunctie, de oppervlakte en het aantal bouwlagen. Dat is geen vraag die je in één zin beantwoordt, en het is precies waar onze adviseurs naar kijken.
Heb je geen brandmeldinstallatie, dan vervalt die grondslag maar niet de zorgplicht. Artikel 15 van de Arbowet verplicht je tot bedrijfshulpverlening die past bij de risico’s. Ontvang je bezoekers die het pand niet kennen, denk aan een hotel, een school, een zorginstelling of een winkel, dan zijn plattegronden in de praktijk het middel om aan die zorgplicht invulling te geven.
Op een veiligheidsplattegrond staat
Omdat de lezer een BHV’er of een brandweerman is, mag er meer detail op dan op een ontruimingsplattegrond. Op die laatste zou dezelfde hoeveelheid informatie de tekening juist onleesbaar maken op het moment dat iemand hem nodig heeft.
Wat NEN 1414-1 voorschrijft
Uitvoering in kleur: De veiligheidskleuren uit NEN 3011. Voor drukwerk geeft de norm een omrekentabel: groen is RAL 6032 of Pantone 348c, rood is RAL 3001 of Pantone 180c.
Genormeerde pictogrammen: Symbolen gelijk aan die uit NEN 3011 en ISO 7010, met een legenda waarin ze worden verklaard.
Oriëntatie op de lezer: Links op de plattegrond is links in het gebouw, met de positie van de lezer erop aangegeven.
Schaal en formaat: Minimale schaal 1:250, bij kleinere gebouwen bij voorkeur 1:100 of 1:150. Formaat minimaal A3.
Hoe wij het aanpakken
Een adviseur loopt het pand door en legt vast waar de blusmiddelen, haspels, handbrandmelders, EHBO-middelen, AED’s en afsluiters hangen, en hoe de vluchtroutes werkelijk lopen.
We werken je bestaande bouwtekening bij of tekenen opnieuw en maken de plattegronden op volgens NEN 1414-1.
Je krijgt een proef ter goedkeuring. Wij kijken mee of de routes kloppen met de indeling zoals we die hebben aangetroffen.
Je ontvangt de bestanden digitaal en de fysieke exemplaren op de drager die je kiest. We adviseren over de plekken waar ze horen te hangen.
Wat er in de praktijk misgaat
Van de plattegronden die we bij een rondgang tegenkomen, komen deze vier problemen het vaakst voorbij.
De tekening klopt niet meer met het pand. Een tussenwand erbij, een deur dichtgezet, een gang die nu opslag is. De plattegrond blijft hangen en wijst mensen een route die niet bestaat.
De rotatie klopt niet. De plattegrond hangt met het noorden naar boven in plaats van gedraaid naar de kijker. Wie voor de tekening staat moet dan zelf de vertaalslag maken, en dat is precies wat je in een ontruiming niet wilt.
Dezelfde plattegrond hangt op meerdere plekken. Dit komt het vaakst voor en is het makkelijkst te voorkomen. Per ophangplek hoort de aanduiding “u bevindt zich hier” te verschuiven en vaak ook de rotatie mee te draaien. Wordt één versie overal opgehangen, dan klopt hij op één plek en nergens anders.
De hoogte klopt niet. In de praktijk wordt 1,60 meter aangehouden, gemeten van de vloer tot het midden van de plattegrond. Hangt hij hoger of lager, dan moeten mensen zoeken of hun hoofd in hun nek leggen.
Oude pictogrammen. Symbolen uit NEN 6088 hangen nog in veel panden. Die voldoen niet meer aan de huidige norm.
Geen kleur. Een in zwart-wit gekopieerde plattegrond voldoet niet, omdat de kleurcodering juist het onderscheid maakt tussen vluchtroute en blusmiddel.
Waarop we leveren
De digitale bestanden lever je in PDF en op verzoek in DWG, zodat je ze later zelf kunt laten bijwerken. Fysiek kun je kiezen voor een A3-kliklijst, gelamineerd, of gedrukt op dibond, aluminium of plexiglas wanneer de uitstraling van het pand daarom vraagt.
De kliklijst heeft een praktisch voordeel: bij een wijziging vervang je alleen het vel en niet de hele lijst.
Wanneer laat je ze bijwerken
Na elke wijziging die de vluchtroute of de plaats van middelen raakt. Een verbouwing, een herindeling van kantoortuinen, een verhuizing binnen het pand, een blusmiddel dat verplaatst is na een NEN 4001-rondgang.
Neem het meelopen van de plattegronden mee in het jaarlijkse onderhoud van je blusmiddelen. Onze monteur komt toch al langs en ziet als eerste dat een blusser ergens anders hangt dan op de tekening.
Waarom je veiligheidsplattegronden bij Velco laten maken?
1. Getekend door mensen die je pand ook onderhouden
Onze monteurs komen jaarlijks langs voor blusmiddelen en noodverlichting. Wat er hangt en waar het hangt, komt daardoor uit de praktijk en niet uit een oude bouwtekening.
2. Afgestemd op je ontruimingsplattegronden
De veiligheidsplattegrond en de ontruimingsplattegronden komen uit dezelfde inventarisatie. Daardoor kloppen ze met elkaar, wat bij twee verschillende leveranciers zelden lukt.
3. Gemaakt voor de lezer die hem gebruikt
De veiligheidsplattegrond is voor je BHV en de hulpdiensten, dus er mag meer detail op. Afsluiters, risico’s en de indeling van alle bouwlagen, zonder dat hij onleesbaar wordt.
4. Bijwerken in plaats van opnieuw beginnen
Is er verbouwd of zijn de symbolen verouderd, dan kijken we eerst of de bestaande tekening bruikbaar is.
Veelgestelde vragen
Wat is een veiligheidsplattegrond?
Een veiligheidsplattegrond is de overzichtstekening van je hele pand, bedoeld voor BHV’ers en hulpdiensten. Daarop staan de indeling van alle bouwlagen, de afsluiters voor gas, water en elektra, de aanwezige risico’s zoals opslag van gevaarlijke stoffen, en de plaats van de veiligheidsvoorzieningen. Hij hangt centraal, meestal bij de brandmeldcentrale of in de BHV-ruimte, en dient om tijdens een incident snel te kunnen bepalen waar iets zit en welk gebied al is ontruimd.
Welke plattegrond heb ik nodig?
Dat hangt af van wie hem moet lezen. Voor BHV’ers en hulpdiensten die overzicht over het hele pand nodig hebben is dat een veiligheidsplattegrond. Voor medewerkers en bezoekers die moeten kunnen zien waar zij zelf naartoe vluchten is dat een ontruimingsplattegrond. Moet je een plattegrond indienen bij een gebruiksmelding aan de gemeente, dan gelden daar eigen indieningseisen. Veel organisaties hebben zowel een veiligheidsplattegrond als ontruimingsplattegronden, omdat ze verschillende lezers bedienen.
Wat staat er op een veiligheidsplattegrond?
De volledige indeling van het pand met alle bouwlagen, de vluchtroutes en nooduitgangen, de plaats van blusmiddelen, haspels, handbrandmelders en de brandmeldcentrale, de afsluiters voor gas, water en elektra, en de aanwezige risico’s zoals opslagruimtes voor gevaarlijke stoffen of accu’s. Omdat de lezer een BHV’er of een brandweerman is, mag er meer detail op dan op een ontruimingsplattegrond.
Waar hangt een veiligheidsplattegrond?
Op één of enkele centrale plekken, meestal bij de brandmeldcentrale, bij de hoofdingang waar de brandweer binnenkomt of in de ruimte waar het BHV-team samenkomt. Dat is een ander principe dan bij ontruimingsplattegronden, die juist verspreid door het pand hangen op de plekken waar mensen zich oriënteren.
Kan ik mijn bestaande plattegronden laten controleren?
Ja. We kijken of de tekening nog klopt met de indeling van het pand, of de pictogrammen voldoen aan NEN-EN-ISO 7010, of de kleurstelling klopt en of de plattegronden op de juiste plekken hangen. Als er weinig aan mankeert is bijwerken goedkoper dan opnieuw laten maken.
In welke formaten worden de plattegronden geleverd?
Digitaal in PDF en op verzoek in een bewerkbaar tekenbestand, zodat je ze later zelf kunt laten bijwerken. Fysiek in een kliklijst, gelamineerd, of gedrukt op dibond, aluminium of plexiglas. Een kliklijst heeft als voordeel dat je bij een wijziging alleen het vel vervangt.
